Serie E4.56 ESD

Hier können Sie Ihr E-KettenSystem® individuell konfigurieren. Alle Eingaben und Änderungen werden in die Konfiguration, die sich am Seitenende befindet, übernommen.

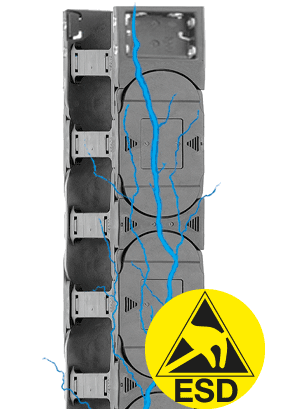

Serie E4.56 ESD - Kette, beidseitig zu öffnen vollstegig

Das ESD E4.1-System vereint sämtliche Vorteile seiner drei Vorgänger und ist das beste System im igus® e-ketten® Programm. Die E4.1-Serien sind stabiler bei gleichen oder kleineren Abmessungen als ihre Vorgänger. Nahezu alle Zubehörkomponenten und Anschlussmaße sind identisch. Mit dem igus® System E4.1 die Lebensdauer Ihrer Anwendung nochmals erhöhen und dabei Kosten senken.

Hintergriff für optimale Seitenstabilität, hohe Schubkraft auf langen Verfahrwegen und für große freitragende Längen
Gute Eignung für 90° Anwendungen
Geräuschdämpfende "Bremsen" und Geräuschdämpfer als Option
Außen- und Innenlaschen für schnelle Montage, mit oder ohne Vorspannung

Lieferbare Innenbreiten Bi: 75 bis 300 mm
Lieferbare Biegeradien R: 135 bis 250 mm
Teilung: 91 mm je Glied = 11 Glieder/m

Wann nehme ich Serie E4.56 ESD

Wenn eine leise Ausführung benötigt wird
Bei sehr hohen Geschwindigkeiten und/oder Beschleunigungen
Für lange Verfahrwege
Für hohe Zusatzlasten

Wann nehme ich Serie E4.56 ESD nicht

Wenn eine extrem vibrationsarme e-kette® gewünscht wird
Serie E6.52
Wenn die Stabilität einer "light" Version mit dünneren Seitenteilen gewünscht wird
Serie 14040 , Serie 14140 , Serie 18840

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 50 mm (bei 3 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 91 mm pro Glied
Glieder pro m: 11
Verfahrweg: S
Kettenlänge = S/2 + K

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Die Diagramme zur freitragenden Länge gelten für die Standard e-ketten® in Material igumid GLW. Die Werte können auch für die Beurteilung von Anwendungen der e-ketten® in Sondermaterial ESD genutzt werden. Bei Überschreitung von 80% der jeweiligen maximalen freitragenden Länge ist die Eignung der e-kette® durch einen praxisnahen Versuch abzusichern.

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

Anwendungsbeispiele 3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Konstruieren mit igus®

Leise Ausführung

6 Breiten und 5 Biegeradien

Praktische Werkzeuge zum Öffnen und Schließen von e.ketten® der Serie E4

KonstruktionsangabenWeitere Informationen zur "freitragenden Anwendung"

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Montagehinweise

Andere Einbauarten

Technische Daten

Zusatz zur Montageanleitung

EG-Konformitätserklärung

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

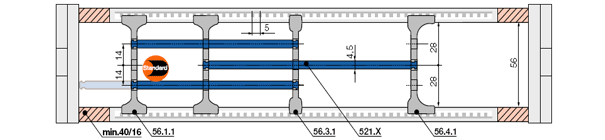

Variante 1: Standard

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

hängend max. [m]	100
stehend max. [m]	6
seitlich freitragend max. [m]	2.5
lange Verfahrwege max. [m]	400
kreisförmig	mit Nacharbeit

Material Kettenglieder	igumid ESD
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	80
Gleitgeschwindigkeit max. [m/s]	10
Beschleunigung gleitend max. [m/s²]	50
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB


Art.-Nr. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:
